| Температура окружающей среды, °С: | |
| исп. для помещений: | от +5 до +45 |
| исп. с дополнительной оболочкой: | от -40 до +45 |
| Выходные сигналы: | RS-232, RS-485, Ethernet, (0 - 5) или (4 - 20) мА, «сухие» контакты реле 250 В × 2,5 А, звуковая сигнализация |
| Параметры анализируемой газовой смеси:: | |
| - температура, °С: | от +5 до +45 |
| - влага, не более, г/м3: | 5 |
| - пыль, не более, мг/м3: | 1 |
| Напряжение питания, В: | 220 |
| Потребляемая ГАММА100 мощность, В•А, не более:: | |
| - ИБЯЛ.413251.001, ИБЯЛ.413251.001-01, ИБЯЛ.413251.001-02, ИБЯЛ.413251.001-03: | 150 |
| - ИБЯЛ.413251.001-04, ИБЯЛ.413251.001-05: | 60 |
| - ИБЯЛ.413251.001-06, ИБЯЛ.413251.001-07: | 90 |
| - ИБЯЛ.413251.001-08, ИБЯЛ.413251.001-09: | 180 |
| Время прогрева газоанализатора, мин, не более: | 180 |
| Степень защиты корпуса: | |
| исп. для помещений: | IP20 |
| исп. с доп. оболочкой: | IP54 |
| Габаритные размеры, мм: | 450×440×280 |
| Масса, не более, кг: | 20 |
| Измеряемые газы:: | СО, СО2, СН4 |

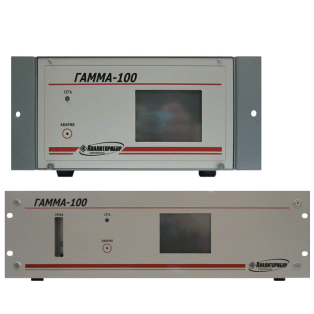

Стационарный автоматический многокомпонентный газоанализатор ГАММА-100 предназначен для измерения одного, двух или трех компонентов из ряда: оксид углерода (СО), диоксид углерода (СО2), метана (СН4), оксида азота (NО), диоксида серы (SO2), кислорода (О2), водорода (Н2), азота (N2), гелия (Не) в бинарных и многокомпонентных смесях.
Область применения: контроль газовых сред в технологических процессах и при проведении экологического мониторинга в различных отраслях промышленности.
Принцип действия:
СО, СН4, NO, SO2 – оптико-акустический;
СО2 – оптико-акустический и термокондуктометрический;
Н2, N2, Не – термокондуктометрический;
О2 – термомагнитный и термокондуктометрический.
Способ забора пробы – принудительный, за счет избыточного давления или с помощью внешнего побудителя расхода.
Режим работы – непрерывный.
Рабочее положение – горизонтальное.
Исполнение – общепромышленное, для установки в невзрывоопасных зонах.
Степень защиты корпуса – IP20.
- чёрная, цветная металлургия;
- стекольная и цементная промышленности;
- предприятия производства керамики и кирпича;
- нефтехимическая и химическая промышленности;
- ГРЭС, ТЭЦ, котельные и т.д.
Тип газоанализатора ГАММА-100 - стационарный.
Способ забора пробы ГАММА100 - принудительный (за счёт избыточного давления в точке отбора пробы или с помощью внешнего побудителя расхода).
Принцип работы газоанализатора ГАММА 100 при определении:
- СО, CН4, NO, SО2 - оптико-акустический;
- СО2 - оптико-акустический и термокондуктометрический;
- H2, N2, He - термокондуктометрический;
- О2 - термомагнитный и термокондуктометрический.
Функциональные возможности
Газоанализатор выполняет следующие функции:
1. Цифровая индикация концентрации измеряемого компонента по каждому измерительному каналу;
2. Выдача унифицированного выходного токового сигнала, пропорционального концентрации определяемого компанента;
3. Выдача световой индикации зеленого цвета при включении газоанализатора;
4. Выдача текстовой и световой сигнализации свидетельствующей о превышении или снижении концентрации определяемого компонента порогового значения;
5. Коммутация внешних цепей двумя группами переключающихся контактов реле ("сухой контакт") для автоматического включения (отключения) исполнительных устройств при срабатывании сигнализации, свидетельствующей о достижении измеряемым компонентом установленных пороговых значений (превышения или снижения);
6. Выдачу информации о концентрации измеряемых компонентов в цифровом виде по RS 232 или RS 485. Кроме возможности считывания концентраций по основным каналам в газоанализаторе реализована возможность управления по каналу связи RS 232 (RS 485), а именно:
-корректировка начала шкалы;
-корректировка конца шкалы;
-задание порогов.
Прибор легко вписывается в измерительную концепцию любого предприятия и позволяет заменить снятые с производства газоанализаторы ГТМ-5101, ГТВ-1101, ГИАМ-14, ГИАМ-15 и другие аналогичные изделия одним прибором ГАММА-100.
Условия эксплуатации газоанализаторов
|
Параметры |
Значение |
|
Диапазон температуры окружающей и анализируемой среды |
от 5 до 45 оС |
|
Диапазон температуры окружающей среды при работе в дополнительной оболочке |
от -40 до 45 оС |
|
Относительная влажность окружающей среды при температуре 25 оС |
до 80% |
|
Диапазон давления анализируемой газовой среды |
от 630 до 800 мм.рт.ст. |
|
Расход анализируемой газовой среды |
(0,9+0,1) л/мин |
|
Влажность анализируемой газовой среды |
не более 5 г/м3 |
|
Массовая концентрация пыли в анализируемой среде |
не более 1 г/м3 |
|
Производственная вибрация: |
не более 25 Гц |
Время установления показаний газоанализатором ГАММА-100
|
Измерительный канал |
Номинальное время установления показаний при использовании измерительного канала в составе газоанализаторов, с, не более: |
||
|
одноканального |
двухканального |
трехканального |
|
|
Оптико-акустический |
15 |
40 |
40 |
|
Оптико-акустический * |
100 |
100 |
100 |
|
Термокондуктометрический |
100 |
105 |
105 |
|
Термомагнитный |
60 |
65 |
65 |
Примечание: * - оптико-акустический измерительный канал определения NO с основной погрешностью измерений ± 5 %.
Контролируемые газы и диапазоны их измерения
|
Измеряемый компонент |
Ед. изм. |
Диапазоны измерений |
Принцип действия |
Состав измеряемой среды |
|
СО |
ppm |
0-200; 0-500; 0-1000; 0-2000 |
оптико-акустический |
|
|
СО |
% |
0-0,5; 0-1; 0-2; 0-5; 0-10; 0-20; 0-30; 0-50; 0-70; 0-100 |
оптико-акустический |
|
|
СО |
г/м3 |
0-15 |
оптико-акустический |
|
|
СО2 |
ppm |
0-100; 0-200; 0-500; 0-1000; 0-2000 |
оптико-акустический |
|
|
СО2 |
% |
0-0,5; 0-1; 0-2; 0-5; 0-10; 0-20; 0-30; 0-50; 0-70; 0-100 |
оптико-акустический |
|
|
СО2 |
% |
0-30; 0-50; 40-100; 90-100 |
термокондуктометрический |
СО2 + N2 |
|
СН4 |
ppm |
0-500; 0-1000; 0-2000 |
оптико-акустический |
|
|
СН4 |
% |
0-0,5; 0-1; 0-2; 0-5; 0-10; 0-20; 0-30; 0-50; 0-70; 0-100 |
оптико-акустический |
|
|
SO2 |
г/м3 |
0-2; 0-5; 0-10; 0-20; 0-60 |
оптико-акустический |
|
|
N2 |
% |
0-20; 80-100; 0-40; 60-100 |
термокондуктометрический |
N2 + Не |
|
H2 |
% |
0-0,5; 0-1 |
термокондуктометрический |
Н2 + СО2 (10 %) + О2 (2 %) + N2 (остальное) |
|
NO |
г/м3 |
0-1; 0-2 |
оптико-акустический |
|
|
Н2 |
% |
0-1; 0-2; 0-3; 0-5; 0-10; 0-20; 0-30; 0-40; 0-50; 0-60; 0-80; 0-100; 50-100; 60-100; 80-100; 90-100; 95-100 |
термокондуктометрический |
Н2 + N2 |
|
Н2 |
% |
0-1; 0-2; 0-3 |
термокондуктометрический |
Н2+ воздух |
|
Н2 |
% |
0-1; 0-2; 0-3 |
термокондуктометрический |
Н2+ О2 |
|
Н2 |
% |
50-70; 70-100 |
термокондуктометрический |
Н2+ углеводороды |
|
О2 |
% |
0-1; 0-2 |
термокондуктометрический |
О2 + Не |
|
О2 |
% |
0-1; 0-2; 0-3 |
термокондуктометрический |
О2 + Н2 |
|
О2 |
% |
0-1; 0-2; 0-5; 0-10; 0-21; 0-30; 0-50; 0-80; 0-100; 15-30; 50-80; 80-100; 90-100; 95-100; 98-100 |
термомагнитный |
О2 + N2 |
|
О2 |
% |
0-1; 0-2; 0-5; 0-100; 80-100; 90-100; 98-100 |
термомагнитный |
О2 + Ar |
|
О2 |
% |
0-1,0; 0-2,0; 0-5,0; 0-10; 0-21; 0-30; 0-50 |
термомагнитный |
О2 + дымовые газы |
|
He |
% |
10-100 |
термокондуктометрический |
He + N2 |
Примечание! Диапазон давления анализируемой среды для измерительного канала водород-азот с термокондуктометрическим принципом измерений с диапазонами измерения объемной доли водорода (80-100)%, (90-100)%, (95-100)% может быть (84-106,7) кПа или (180-220) кПа.
Для газоанализаторов, имеющих измерительные каналы, основанные на термомагнитном принципе измерения с диапазоном измерения объемной доли кислорода (90-100)%, (95-100)% или (98-100)% , необходимо постоянно обдувать сравнительную камеру кислородом (О2) особой чистоты ТУ-21-10-83 с расходом (0,2+0,05) л/мин.
- возможность одновременного измерения газоанализатором до 3-х компонентов;
- единое максимально допустимое влагосодержание и расход пробы для всех типов датчиков, что позволяет упростить систему пробоподготовки;
- введение термо- и влагокомпенсации, что значительно повышает стабильность показаний;
- увеличение межкалибровочного интервала для термокондуктометрического и инфракрасного датчика до 30 суток;
- для термомагнитного до 6 месяцев (для ряда шкал);
- учёт взаимных влияний измеряемых компонентов (для многоканальных приборов);
- возможность использования дополнительной оболочки со степенью защиты IР65 и подогревом;
- цифровая обработка сигнала;
- удобное меню пользователя;
- самодиагностика с выдачей результатов на дисплей;
- два программируемых порога (на превышение или понижение);
- мощные пороговые реле 250 В, 2,5 А;
- наличие звуковой сигнализации;
- цифровые выходы RS-232 и RS-485.
|
Обозначение |
Колич. измерит. каналов |
Макс. количество измерительных каналов |
Ethernet |
Размеры, мм |
Масса, кг |
||||
|
Термо-магнитный |
Термокондукто-метрический |
Оптико-акустический |
S |
L |
H |
||||
|
ИБЯЛ.413251.001 |
3 |
1 |
1 |
2 |
есть |
485 |
435 |
280 |
20 |
|
ИБЯЛ.413251.001-01 |
3 |
1 |
1 |
2 |
нет |
485 |
435 |
280 |
20 |
|
ИБЯЛ.413251.001-02 |
2 |
1 |
1 |
2 |
есть |
485 |
435 |
280 |
20 |
|
ИБЯЛ.413251.001-03 |
2 |
1 |
1 |
2 |
нет |
485 |
435 |
280 |
18 |
|
ИБЯЛ.413251.001-04 |
2 |
1 |
1 |
нет |
есть |
485 |
435 |
146 |
16 |
|
ИБЯЛ.413251.001-05 |
2 |
1 |
1 |
нет |
нет |
485 |
435 |
146 |
16 |
|
ИБЯЛ.413251.001-06 |
1 |
1 |
1 |
1 |
есть |
485 |
435 |
146 |
15 |
|
ИБЯЛ.413251.001-07 |
1 |
1 |
1 |
1 |
нет |
485 |
435 |
146 |
15 |
|
ИБЯЛ.413251.001-08 |
1 |
1 |
1 |
нет |
есть |
300 |
435 |
146 |
14 |
|
ИБЯЛ.413251.001-09 |
1 |
1 |
1 |
нет |
нет |
300 |
435 |
146 |
14 |
Особенности конструкции

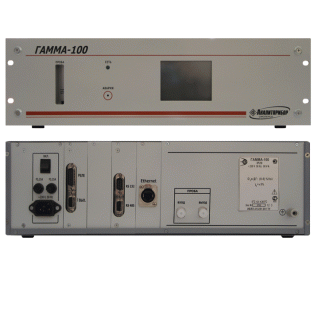

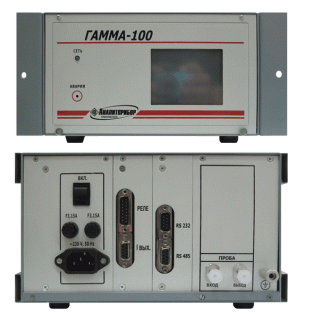

Газоанализатор представляет собой одноблочный прибор со встроенными в корпус измерительными датчиками. На лицевую панель выведены: жидкокристалический дисплей, на котором отображается измерительная информация, клавиатура управления, индикация расхода контролируемой пробы. Газоанализатор оснащен интерфейсами RS 232, RS 485 с помощью которых данные могут передаваться на персональный компьютер. Также в газоанализаторе имеются унифицированный токовый выход (0-5 мА или 4-20 мА, переключаются) и контакты реле для коммутации внешних цепей. Электропитание осуществляется от сети переменного тока, напряжением 220 В.
Степень защиты газоанализатора от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды - IP20, при необходимости установки на наружных площадках (-50-+45оС) прибор поставляется в стандартном шкафу со степенью защиты - IP54.
Способ забора пробы-принудительный (побудитель расхода или избыточное давление).
Внимание!!! Если параметры анализируемой среды на входе газоанализатора не соответствуют техническим требованиям, то по отдельному заказу поставляется необходимая система пробоподготовки. В данную систему можно включить холодильник, побудитель расхода, осушитель пробы и другие устройства.
Для заказа газоанализатора и необходимой к нему системы пробоподготовки обязательно требуется заполнение опросного листа.
1. Газоанализатор ГАММА-100.
2. Комплект ЗИП.
3. Эксплуатационная документация.
По отдельному заказу возможна поставка: ИР ИБЯЛ.418622.001 - индикатора расхода, ВТР (ИБЯЛ. 306577.002 - латунь либо ИБЯЛ.306577.002-03 - нержавейка) - вентиля точной регулировки, трубки фторопластовой, трубки ПВХ4х1,5, П-2, П-3, ПР-7 - побудителей расхода, SCF-13 - кабеля связи дискеты с программным обеспечением для совместной работы газоанализатора с ПЭВМ.
