Стационарный многокомпонентный газоанализатор АНКАТ-410-01 (ИБЯЛ413252.001)

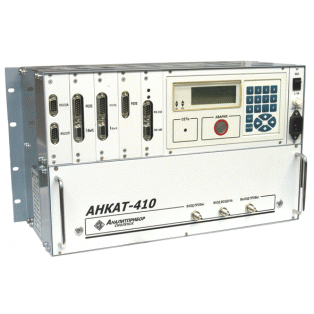

Стационарный многокомпонентный газоанализатор АНКАТ-410-01

Артикул:ИБЯЛ413252.001

Под заказ

Цена: 0 грн.

КорзинаПокупка в 1 клик

Почему выбирают нас

Бесплатная доставка при заказе от 1000 грн.

Только оригинальная продукция

Мы работаем честно

Гарантия заводская


характеристики

Время прогрева газоанализатора АНКАТ410, мин, не более:60
Время работы газоанализатора без корректировки, мес., не менее:60
Унифицированные выходные сигналы::
- токовый выход, мА:(4 – 20)
- цифровой выход:RS232 и RS485
Релейный выход:6 реле для срабатывания от сигнализации «Порог1», «Порог2»
Температура окружающей среды, °С:от +5 до +45
Напряжение питания АНКАТ410, В:220 (50 Гц)
Потребляемая мощность, В•А, не более:40
Габаритные размеры, мм, не более:485×285×211
Масса не более, кг:12
Средний срок службы, лет, не менее::
- для газоанализатора:10
- для ЭХЯ:3

Описание

Стационарный многокомпонентный газоанализатор АНКАТ-410 предназначен для измерения О2, СО, СО2, NO, NO2, SO2, H2S, HCl, NH3, Cl2, ΣСН, и вычисления NOx, коэффициента избытка воздуха α, СО2 в различных технологических процессах и системах мониторинга экологических выбросов.
   Область применения: топливосжигающие и технологические установки предприятий теплоэнергетики, металлургической, стекольной, химической и нефтехимической промышленности, предприятий производства строительных материалов, железнодорожный транспорт для контроля отработавших газов тепловозов по ГОСТ Р 50953-96, в составе информационно-измерительных систем для вычислений массовых выбросов.

   Принцип действия – для СО2, ΣСН – оптико-абсорбционный, для остальных компонентов – электрохимический.
   Способ забора пробы – принудительный, за счет избыточного давления или с помощью внешнего побудителя расхода.
   Режим работы –  для АНКАТ-410 – 11 ÷ 15 – непрерывный; для остальных исполнений  – циклический.
   Исполнение – общепромышленное, для установки в невзрывоопасных зонах.
   Степень защиты корпуса – IP20.

   Газоанализаторы АНКАТ-410 выпускаются в 16 исполнениях, различающихся перечнем измеряемых компонентов и каналов вычисления, а также количеством используемых электрохимических ячеек.

   Достоинства:
- наличие в комплекте поставки методики контроля выбросов промышленных предприятий  с использованием АНКАТ-410, согласованной  ФГУП «НИИ Атмосфера» г. Москва;
- отображение информации со всех каналов на четырехстрочном  жидкокристаллическом индикаторе;
- наличие программно изменяемых порогов сигнализации (Порог 1 и Порог 2) по каждому из каналов;
- возможность выбора с клавиатуры и по каналам RS232 и RS485 вида топлива и ввода: сажевого числа, коэффициентов топлива,  размерности единиц  измерения, текущего времени и даты;
- наличие входных унифицированных аналоговых сигналов 4-20 мА для подключения внешних датчиков (температуры,  атмосферного давления, давления в газоходе, разности давления в газоходе) и питания этих датчиков;
- возможность подключения приборов для измерения массовой концентрации пыли, скорости потока сред, дымомера СМОГ-1, предназначенного для контроля дымности отработавших газов двигателей тепловозов;
- возможность комплектации выносным пультом контроля для удобства регулировки двигателя тепловоза не выходя из кабины машиниста;
- наличие энергонезависимой памяти для хранения до 1000 измерений;
- возможность комплектования шкафом ШПП-410 с устройствами пробоподготовки (обогреваемый или не обогреваемый), пробоотборником различной  длины с возможностью обратной продувки,  импульсной линией транспортирования пробы (обогреваемой или не обогреваемой).

Основные технические характеристики газоанализатора АНКАТ-410

Измеряемый компонент

Диапазон измерений (показаний)

Единица младшего разряда индикации

Участок диапазона измерения, в котором нормируется погрешность

Пределы основной абсолютной погрешности

Время установления показаний, сек

О2

(0 – 21) % об.

0,1% об.

(0 – 5) % об.

0,2 % об.

30

(5 – 21) % об.

0,4 % об.

СО

(0 – 200) млн-1

1,0 млн-1

(0 – 20) млн-1

5,0 млн-1

60

(20 – 200) млн-1

(5 + 0,06(Свх-20)) млн-1

СО

(0 – 2000) млн-1

1,0 млн-1

(0 – 2000) млн-1

10 млн-1 или 5 % (относительная)*

(0 – 4000) млн-1

СО

(0 – 0,5) % об.

0,001% об.

(0 – 0,5) % об.

5 % (приведенная)

NO

(0 – 200) млн-1

1,0 млн-1

(0 – 50) млн-1

5,0 млн-1

60

(50 – 200) млн-1

(5 + 0,1(Свх-50)) млн-1

NO

(0 – 2000) млн-1

1,0 млн-1

(0 – 100) млн-1

10 млн-1

(100 – 200) млн-1

(10 + 0,1(Свх-100)) млн-1

NO

(0 – 0,4) % об.

0,001 % об.

(0 – 0,4) % об.

10 % (приведенная)

NO2

(0 – 140) млн-1

1,0 млн-1

(0 – 140) млн-1

15 % (приведенная)

90

SO2

(0 – 200) млн-1

1,0 млн-1

(0 – 50) млн-1

10 млн-1

60

(50 – 200) млн-1

(10 + 0,1(Свх-50)) млн-1

SO2

(0 – 3000) млн-1

10 млн-1

(0 – 3000) млн-1

20 млн-1 или 10 % (относительная)*

H2S

(0 – 40) мг/м3

0,1 мг/м3

(0 – 40) мг/м3

2 мг/м3 или 25 % (относительная)*

60

(0 – 150) мг/м3

HCl

(5 – 30) мг/м3

0,1 мг/м3

(5 – 30) мг/м3

25 % (относительная)

180

(0 – 150) мг/м3

NH3

(0 – 150) мг/м3

1 мг/м3

(0 – 20) мг/м3

5 мг/м3

180

(20 – 40) мг/м3

(5 + 0,25(Свх-20)) мг/м3

NH3

(0 – 2000) мг/м3

10 мг/м3

(0 – 2000) мг/м3

50 мг/м3 или 25 % (относительная)*

Cl2

(0 – 25) мг/м3

0,01 мг/м3

(0 – 25) мг/м3

0,25 мг/м3 или 25 % (относительная)*

120

СО2

(0 – 30) % об.

0,1 % об.

(0 – 30) % об.

5 % (приведенная)

90

SCH

(0 – 0,05) % об.

0,0001 % об.

(0 – 0,05) % об.

5 % (приведенная)

60

Примечания:
* - берется большее значение основной погрешности из двух вычисленных;
Свх - содержание определяемого компонента на входе газоанализатора.

Диапазон вычисляемых величин

Канал вычисления

Диапазон вычисляемых величин

Примечание

СО2

(0 – 25) % об.

при отсутствии в газоанализаторе измерительного канала СО2

NOX

(0 – 100) млн-1

(100 – 3000) млн-1

Коэффициент избытка воздуха l

0,5 – 9,99

СО

(0 – 6,25) г/н×м3

NOX

(0 –0,29) г/н×м3

для газоанализатора АНКАТ-410-16

SСН

(0 – 0,98) г/н×м3

Исполнения газоанализаторов АНКАТ-410

Исполнение

Обозначение

Состав

АНКАТ-410-01

ИБЯЛ.413252.001

2 измерительных канала с ЭХЯ (одиночный набор), без ИКД

АНКАТ-410-02

-01

3 измерительных канала с ЭХЯ (одиночный набор), без ИКД

АНКАТ-410-03

-02

4 измерительных канала с ЭХЯ (одиночный набор), без ИКД

АНКАТ-410-04

-03

5 измерительных каналов с ЭХЯ (одиночный набор), без ИКД

АНКАТ-410-05

-04

6 измерительных каналов с ЭХЯ (одиночный набор), без ИКД

АНКАТ-410-06

-05

2 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД

АНКАТ-410-07

-06

3 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД

АНКАТ-410-08

-07

4 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД

АНКАТ-410-09

-08

5 измерительных каналов с ЭХЯ (одиночный набор), измерительный канал с ИКД

АНКАТ-410-10

-09

6 измерительных каналов с ЭХЯ (одиночный набор), измерительный канал с ИКД

АНКАТ-410-11

-10

2 измерительных канала с ЭХЯ (дублированный набор), без ИКД

АНКАТ-410-12

-11

3 измерительных канала с ЭХЯ (дублированный набор), без ИКД

АНКАТ-410-13

-12

2 измерительных канала с ЭХЯ (дублированный набор), измерительный канал с ИКД

АНКАТ-410-14

-13

3 измерительных канала с ЭХЯ (дублированный набор), измерительный канал с ИКД

АНКАТ-410-15

-14

2 измерительных канала с ЭХЯ (дублированный набор) Cl2, HCl

АНКАТ-410-16

-15

3 измерительных канала с ЭХЯ:
СО (0 – 0,5) %, объемная доля, NO (0 – 0,4) %, объемная доля,
NO2 (0 – 0,014) %, объемная доля; измерительный канал с ИКД:
SСН (0 – 0,05) %, объемная доля

Примечание: ИКД - инфракрасный датчик СО2.

Комплект поставки газоанализатора АНКАТ410:

- газоанализатор;
- комплект ЗИП;
- техническая документация;
- CD-диск с программным обеспечением (обработка результатов измерений и вычислений на ПЭВМ).

По отдельному заказу поставляются: баллоны с ПГС, баллон с воздухом кл. 1, индикатор расхода регулируемый ИБЯЛ.418621.002, трубка фторопластовая ФД 4×0,1, электрохимические ячейки.

Для доставки пробы к газоанализатору, ее осушения и чистки, в зависимости от конкретных условий эксплуатации, состава анализируемой среды, длины линии, места установки газоанализатора, совместно с газоанализатором, по отдельному заказу может комплектоваться следующими устройствами:
1) пробозаборник;
2) линия транспортирования пробы;
3) шкаф для установки газоанализатора на открытых площадках;
4) шкаф для установки газоанализатора внутри помещений.

Пробоотборник представляет собой термостойкое газоотборное устройство. Он предназначен для отбора и предварительной фильтрации пробы с возможностью обратной продувки. Может комплектоваться трубкой Пито для измерения скорости потока.

Максимальная температура

до +500 °С

Длина погружной части в зависимости от исполнения

500, 1000, 1500, 2000 мм

Линия транспортирования пробы

Две модификации

утепленная и подогреваемая

Материал линии

трубка фторопластовая Ж6×1

Подсоединение к пробоотборнику и шкафу

ниппельное

Максимальная длина линии транспортирования пробы

5 м при применении электрически обогреваемой линии

Максимальная длина линии транспортирования при утепленной линии

определяется пневматическим сопротивлением с учетом характеристик встроенного в шкаф побудителя

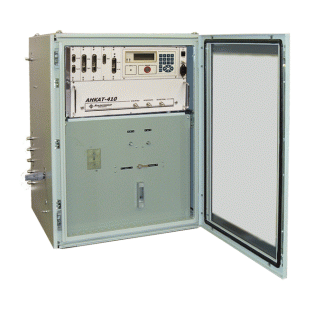

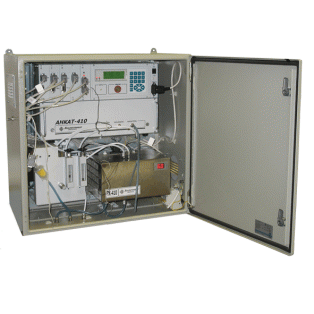

Шкаф предназначен для защиты газоанализаторов от климатических факторов внешней среды, доставки, осушения, очистки и сброса анализируемой газовой смеси, обеспечение продувки датчиков атмосферным воздухом, удаления конденсата.
Шкафы обеспечивают линию транспортирования пробы питанием переменным током 220 В, 50 Гц, автоматической защитой.

Модификации шкафов

Модификация

Описание конструкции

Степень защиты

Габаритные размеры, мм

Масса, кг

длина

ширина

высота

ИБЯЛ.422419.009

не обогреваемый, для установки внутри помещения

IP 40

360

630

650

40

ИБЯЛ.422419.009-01

обогреваемый, для установки на открытых площадках

IP 65

360

740

810

45

ИБЯЛ.422419.009-02

для изменения содержания HCl и Cl2 внутри помещений

IP 40

360

630

650

40

ИБЯЛ.422419.009-03

для изменения содержания HCl и Cl2 на открытых площадках

IP 65

360

740

810

45
