Описание

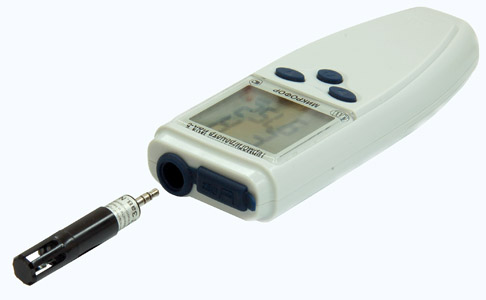

Термогигрометр ИВА-6А - переносной автономный термогигрометр с выносным преобразователем. Предназначен для измерения относительной влажности и температуры воздуха.

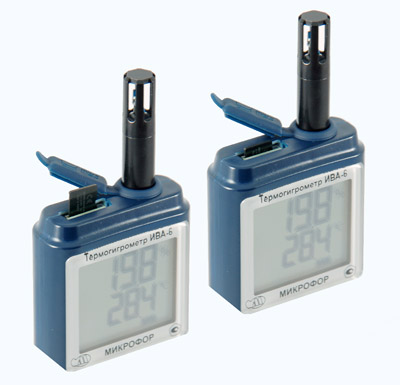

Метрологические характеристики термогигрометров Ива-6А и Ива-6Н практически одинаковы. Единственное различие - в диапазоне измерения температуры: от 0 до +60°С у термогигрометра Ива-6Н и от -20 до +60°С у термогигрометра Ива-6А, что вызвано допустимыми условиями эксплуатации блока индикации.
На жидкокристаллическом дисплее термогигрометра Ива-6А, Ива-6Н постоянно высвечиваются текущие значения температуры и относительной влажности воздуха. Период обновления показаний - 1 минута. При нажатии на любую кнопку термогигрометр Ива-6А, Ива-6Н переходит в "быстрый" режим измерений и период обновления показаний индикатора уменьшается до 1 с. Через 30 с период обновления показаний индикатора возвращается к значению 1 минута.
Время непрерывной работы при использовании щелочных элементов емкостью 2 Ачас и включении «быстрого» режима измерений не более 1 часа в сутки не менее 1 года.
Термогигрометр Ива-6А, Ива-6Н может показывать температуру точки росы (инея), пересчитанную из измеренных значений относительной влажности и температуры.
Термогигрометр Ива-6А, Ива-6Н при отрицательной температуре может выводить значение относительной влажности над водой или над льдом.
Термогигрометры Ива-6А, Ива-6Н выпускаются в 2-х модификациях:
- без канала измерения атмосферного давления (Ива-6А, Ива-6Н, Ива-6А-КП и Ива-6Н-КП).
- с каналом измерения атмосферного давления (Ива-6А-Д, Ива-6Н-Д, Ива-6А-КП-Д и Ива-6Н-КП-Д). Размерность измеряемого параметра - «гПа» (гектоПаскали, 1 гПа = 0,1 кПа) или миллиметры ртутного столба – «мм.рт.ст» определяется Пользователем при конфигурировании термогигрометра через USB-порт или вручную с передней панели блока индикации.
Термогигрометры Ива-6А, Ива-6Н выпускаются в 2-х исполнениях:
- с регистрацией измеренных значений на карту памяти типа microSD и возможностью считывания накопленных данных через USB-порт (Ива-6А-КП и Ива-6Н-КП).
- с отключенной функцией регистрации измеренных значений (Ива-6А и Ива-6Н);В термогигрометрах Ива-6А, Ива-6Н с отключенной функцией регистрации (Ива-6А, Ива-6Н, Ива-6А-Д и Ива-6Н-Д) функция регистрации может быть активирована Пользователем с помощью ключа, приобретаемого у Изготовителя прибора. Инструкция по активации и ключ поставляются на карте памяти или отправляются по электронной почте (в этом случае Потребитель приобретает карту памяти самостоятельно).
Для регистрации измеренных значений относительной влажности и температуры в реальном календарном режиме времени термогигрометр Ива-6А, Ива-6Н использует стандартные съемные карты памяти типа microSD. Карта памяти для приборов с активированной функцией регистрации данных входит в комплект поставки прибора. На этой же карте поставляется программа DataLogger.
Слот для установки карты расположен на верхнем торце блока индикации и закрыт силиконовой заглушкой. Разъем типа mini USB для подключения к персональному компьютеру расположен на правом торце блока индикации.
Количество записей измеренных значений влажности и температуры составляет 100 тыс. на 1 МБ емкости карты памяти, что обеспечивает непрерывную запись данных на весь ресурс работы комплекта батарей.
Считывание накопленных данных из термогигрометра Ива-6А, Ива-6Н может осуществляться двумя способами:
- с карты памяти через кард-ридер;
- через USB-порт термогигрометра.
Программа DataLogger обеспечивает считывание информации из карты памяти, формирует архив данных для каждого термогигрометра, создает текстовый и графический отчеты. Карту памяти можно устанавливать в любой термогигрометр, так как в момент установки на ней создается файл, содержащий информацию о номере прибора.
Записываемые на карту данные шифруются с целью предотвращения возможности их фальсификации.
Термогигрометр Ива-6А, Ива-6Н запоминает минимальные и максимальные значения влажности и температуры, время и дату этих событий.
В условиях низкой освещенности Пользователь может включить подсветку индикатора, нажав кнопку «✱». Отключение подсветки осуществляется при повторном нажатии кнопки «✱» или автоматически через 20 с. Яркость подсветки регулируется при конфигурировании термогигрометра через USB-порт с помощью программы DataLogger.
Термогигрометр Ива-6А, Ива-6Н имеет звуковую и визуальную индикацию выхода измеренных значений относительной влажности и температуры за
установленные (с помощью программы DataLogger) пределы.
При эксплуатации термогигрометра в
условиях высокой загрязненности настоятельно рекомендуем использовать
защитный колпачок из пористого фторопласта для защиты от аэрозолей, пыли и конденсата. Применение защитного колпачка предотвращает деградацию метрологических характеристик при загрязнении поверхности сенсора влажности. Кроме того в процессе механической очистки сенсора от некоторых загрязнений возможно повреждение сенсора и, соответственно, дополнительные расходы на его замену.
При поверке измерительный преобразователь термогигрометра Ива-6Н извлекается из блока индикации и устанавливается в термостат или образцовый генератор влажного газа. Соединение преобразователя с блоком индикации осуществляется с помощью удлинительного
кабеля КУ-2. Установка в генератор влажного газа "Родник-2" осуществляется через
переходную втулку. Подключение измерительного преобразователя к СОМ-порту персонального компьютера при юстировке осуществляется кабелем КИ-4.
*- для термогигрометра Ива-6Н указанный диапазон измерений при использовании удлинительного кабеля КУ-1. Без удлинительного кабеля диапазон измерений термогигрометра ИВА-6Н от 0 до +60°С.;
**- для термогигрометров Ива-6А-Д, Ива-6Н-Д, Ива-6А-КП-Д и Ива-6Н-КП-Д.
***- метрологические характеристики при относительной влажности выше 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях.
Комплект поставки термогигрометров Ива-6А, Ива-6Н
|
№
|
Наименование изделия или документа
|
Обозначение
|
Примечание
|
|
1
|
Термогигрометр:
Ива-6А
Ива-6Н
|
ЦАРЯ.2772.001-0
ЦАРЯ.2772.001-1
|
Модификация и исполнение оговаривается при заказе
|
|
2
|
Руководство по эксплуатации
|
ЦАРЯ.2772.001РЭ
|
|
|
3
|
Упаковка
|
|
|
|
4
|
Карта памяти microSD с ПО DataLogger
|
|
Для Ива-6А(Н) -КП(-Д)
|
Также совместно с термогигрометром могут поставляться следующие дополнительные аксессуары:
1.
Кронштейн для настенной установки термогигрометра.
2.
Защитный колпачок для измерительного преобразователя из пористого фторопласта. Предназначен для защиты сенсоров от пыли и аэрозолей.
3.
Переходная втулка для образцового генератора влажного газа «Родник-2». Предназначена для установки измерительного преобразователя в рабочую камеру генератора влажного газа при юстировке или поверке термогигрометра.
4.
Удлинительный кабель КУ-2 для подключения измерительного преобразователя к блоку индикации термогигрометра Ива-6Н при поверке.
5. Кабель КИ-4 для подключения измерительного преобразователя термогигрометров Ива-6А и Ива-6Н к СОМ-порту персонального компьютера при юстировке. Поставляется вместе с диском с программным обеспечением Rodnic и Iva6Calc.
6. Кард-ридер для считывания данных из карты памяти. Подключается к USB-порту персонального компьютера.
7. Кабель mini USB–А для считывания накопленных на карте памяти данных через USB-порт и конфигурирования термогигрометра. Поставляется с диском с ПО DataLogger.
Обозначение термогигрометров Ива-6А, Ива-6Н при заказе:
Ива-6А - термогигрометр без регистрации измеренных значений и канала измерения атмосферного давления
Ива-6А-Д - термогигрометр без регистрации измеренных значений, с каналом измерения атмосферного давления
Ива-6А-КП - термогигрометр с регистрацией измеренных значений, без канала измерения атмосферного давления
Ива-6А-КП-Д - термогигрометр с регистрацией измеренных значений и каналом измерения атмосферного давления
Ива-6Н - термогигрометр без регистрации измеренных значений и канала измерения атмосферного давления
Ива-6Н-Д - термогигрометр без регистрации измеренных значений, с каналом измерения атмосферного давления
Ива-6Н-КП - термогигрометр с регистрацией измеренных значений, без канала измерения атмосферного давления
Ива-6Н-КП-Д - термогигрометр с регистрацией измеренных значений и каналом измерения атмосферного давления
