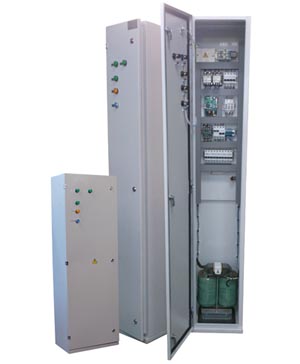

Медицинские разделительные трансформаторы, однофазные и трехфазные ТР и ТРТ (ТР,ТРТ)

Описание

Медичні розділові трансформатори, однофазні ТР із контролем ізоляції застосовуються в медицині (медичний трансформатор) з метою створення безпечної IT-мережі.

Електрозабезпечення медичних приміщень групи 2 повинно здійснюватися за допомогою безпечної IT-мережі. При цьому контроль стану IT-мережі повинен здійснюватися через розміщені у відкритому доступі персоналу панелі контролю, що інформує про стан мережі, так і тип аварії у разі її виникнення.

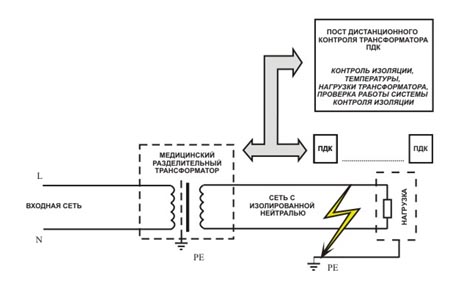

Основним компонентом IT-мережі є розділовий трансформатор ТР із системою контролю ізоляції та виносною панеллю дистанційного контролю.

Існує кілька глибоких помилок (при спробі здешевити вартість проекту):
1. При встановленні якісного розділового трансформатора буде виконано вимогу про утворення ІТ-мережі в операційних та інших приміщень лікарні. Це не так. Головна мета ІТ-мережі у лікарні, взяти під контроль усі джерела живлення (розетки) та сам трансформатор. Це можливо лише при встановленні системи контролю за температурою, навантаженням та ізоляцією.
2. Встановлення одного розділового трансформатора великої потужності на всі операційні лікарні. Це неприйнятно. Перше максимальна потужність трансформатора для лікарні 10КВа, по-друге знайти місце ушкодження ізоляції при сильно розгалуженій ІТ-мережі стає проблематично. Тому краще використовувати метод: «одна операційна – один трансформатор».

Базова комплектація:

Роздільний трансформатор із системою контролю ізоляції, температури трансформатора, струму навантаження; із системою плавного пуску; автоматичними вимикачами по входу та виходу; з шиною PE.

Ми можемо запропонувати 5 варіантів «Системи контролю»:

1. Мінімальна . Ця система дає змогу контролювати температуру, навантаження трансформатора і
загальний рівень ізоляції. Має релейні виходи тривог.

2. Середня 1. Ця система дає змогу контролювати температуру, навантаження трансформатора та загальний рівень ізоляції. Має релейні виходи тривог. Має блок визначення ліній пошкодження ізоляції (до 6 ліній).

3. Середня 2. Ця система дає змогу контролювати температуру, навантаження трансформатора та загальний рівень ізоляції. Має релейні виходи тривог. Має контролер для контролю безперервності захисного заземлення РЕ ліній, що відходять (до 6 ліній).

4. Оптимальна. Ця система дає змогу контролювати температуру, навантаження трансформатора і загальний рівень ізоляції. Має релейні виходи тривог. Має блок визначення ліній пошкодження ізоляції(до 6 ліній) Має контролер для контролю безперервності захисного заземлення РЕ ліній, що від-ходять (6 ліній).

5. Повна. Ця система дає змогу контролювати температуру, навантаження трансформатора і загальний рівень ізоляції. Має релейні виходи тривог. Має блок визначення ліній пошкодження ізоляції (до 6 ліній) Має контролер для контролю безперервності захисного заземлення РЕ ліній, що відходять (6 ліній).Блок сигналізації для передавання сигналів тривоги на сенсорні панелі та програми диспетчерської ПК.

Особливості трансформаторів:

1. Потужність розділових трансформаторів обмежена діапазоном 0,5-10 кВА. Ця вимога пов'язана з тим, що контроль за безліччю споживачів у розгалуженій розподільній IT-мережі менш ефективний. Виникнення аварії або порушення ізоляції в будь-якій частині може призвести до загальної аварії мережі та утруднює пошук місця несправності. З цим пов'язана вимога нормативів, що визначає живлення кожної операційної від одного трансформатора або кожної групи кімнат зі схожим призначенням. Вибір кількості розділових трансформаторів слід враховувати з погляду безперервного контролю персоналу за станом мережі.
2. Вихідна напруга медичного трансформатора не може бути вище 250В. Ця вимога означає, що застосовуються однофазні трансформатори з вихідною напругою 220В (230В). У країнах ЄС застосування трифазного трансформатора не використовується. Це випливає з того що при замиканні будь-якої фази на землю трифазного розділового трансформатора з вихідною напругою 220 / 380В між іншими фазами і землею з'являється напруга 380В, що є неприпустимим фактором з точки зору електробезпеки.
3. Обов'язкова наявність екрануючої обмотки.
Ця вимога зменшує ймовірність пробою ізоляції між первинною та вторинною мережами у разі аварії трансформатора. Трансформатор з екрануючої обмоткою, є непоганим фільтром високочастотних перешкод, що дуже позитивно позначається на роботі апаратури.
4. Система обмеження пускового струму.
Пусковий струм звичайного трансформатора становить від 5 до 10 разів робочого струму, що може викликати спрацювання автоматів захисту стандартного виконання з боку мережі живлення і впливати на роботу стороннього обладнання, ініціюючи короткочасний провал напруги живлення.
5. Відхилення вихідної напруги на «холостому» ходу та під навантаженням не більше 5 % від Uвх.(+/- 2,5%) Ця умова виконується тільки при виготовленні трансформатора з високою здатністю до перевантаження, тоді як для побутових і промислових трансформаторів ця величина становить до 10%.
6. Підвищена здатність до перевантаження.
У розподільчій IT-мережі застосовуються автомати без термічного розчіплювача і ймовірність переван-таження протягом деякого часу дуже можлива. Трансформатор повинен витримувати навантаження до 1,6 разів протягом 60 хв. без втрати працездатності.
7. Заборона використання постійної примусової вентиляції для охолодження трансформатора.
8. Габарит корпусу шафи для розміщення трансформатора підбирається, виходячи з вимоги природного охолодження трансформатора.
