| Класс изоляции: | E(120грC) |
| Климатическое исполнение / oкружающей среды: | C1/E0 - материковое исполнение |
| Температура окружающей среды: | 40грC |
| Степень защиты: | IP00 |
| Класс защищенно: | II |
| Частота: | 50 Гц или 60 Гц |
| Первичное напряжение: | 230 В или 220 В |
| Вторичное напряжение: | 230 В или 220 В |
| Напр. короткого замыкания: | <3% Uznam |
| Холостой ток: | <3% Iznam |
| Ток утечки: | max. 0,2 mA |
| Ток включения: | 12 x In max |
| Токовые клеммы: | токовые клеммы номинального сечения 10 mm2 |
| Крепеж: | с помощью уголков |

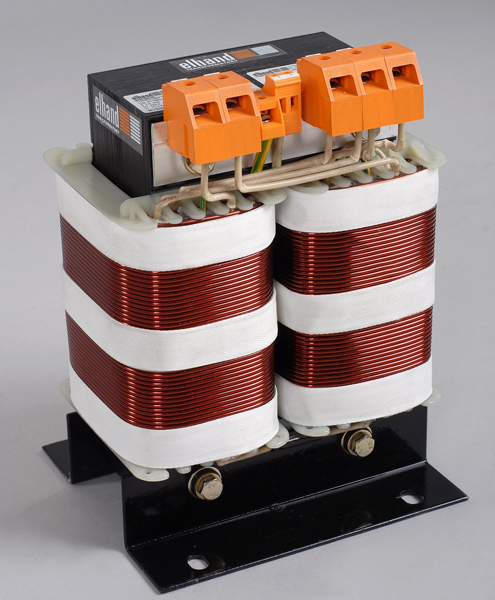

Однофазные трансформаторы разделяющие типа ET1MED предназначены для питания медицинского оборудования в больничных помещениях, которые относятся к группе 2, и в которых существует угроза для жизни или здоровья пациентов в случае удара током даже небольшого напряжения.
Они отвечают требованиям нормы EN/IEC61558-2-15:2011.

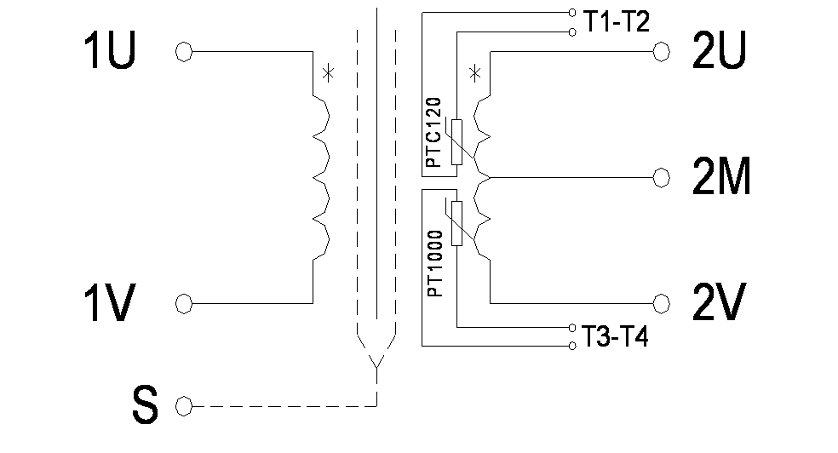

Трансформаторы оснащены усиленной изоляцией, а между первичной и вторичной обмоткой находится экран, подключенный к изолированному зажиму "S". Трансформаторы оснащены датчиками, позволяющими контролировать температуру - позисторами PTC-120 и PT1000. В трансформаторах сделаны центральные выводы “2M” для подключения реле, контролирующего состояние изоляции.
В стандартном исполнении, трансформаторы изготовлены со степенью защиты IP00 приспособлены для крепления в вертикальном положении при помощи крепящих угольников. Мы поставляем также трансформаторы в корпусах, имеющих степень защиты ИП23, ИП44, ИП54.
Трансформатор следует прикручивать к основании с помощью изоляторов электрической прочностью минимум 2,5кВ.
Учитывая требования инвесторов и проектировщиков, мы осуществляем комплексные поставки разделяющих трансформаторов вместе с комплектными автоматическими переключающими системами медицинского контроля IT.
Поставляемые системы автоматики обеспечивают:
|

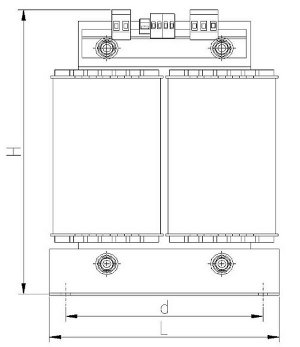

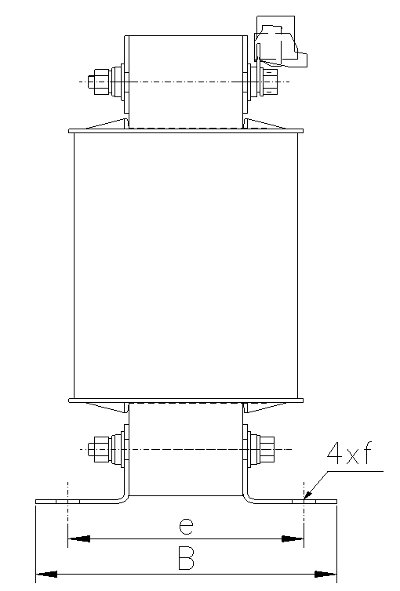

Тип трансформатора |
Мощность |
L |
Bmax |
H |
d |
e |
k |
w |
f |
Масса |
|
ET1MED - 2,5 |
2,5 |
200 |
180 |
280 |
140 |
145 |
177 |
258 |
11 x 15 |
29 |
|
ET1MED - 3,15 |
3,15 |
200 |
200 |
280 |
140 |
171 |
203 |
258 |
11 x 15 |
36 |
|
ET1MED - 4,0 |
4,0 |
240 |
180 |
325 |
200 |
140 |
178 |
305 |
11 x 15 |
41 |
|
ET1MED - 5,0 |
5,0 |
240 |
195 |
325 |
200 |
155 |
193 |
305 |
11 x 15 |
46 |
|
ET1MED - 6,3 |
6,3 |
240 |
195 |
325 |
200 |
155 |
193 |
305 |
11 x 15 |
52 |
|
ET1MED - 8,0 |
8,0 |
280 |
210 |
370 |
240 |
166 |
208 |
356 |
11 x 15 |
61 |
|
ET1MED - 10,0 |
10,0 |
280 |
225 |
435 |
240 |
198 |
225 |
356 |
11 x 15 |
80 |
Примечания:
Производитель оставляет за собой право введения изменений, связанных с непрерывным процессом усовершенствования изделий.
По предварительному согласованию возможно исполнение изделия в измененной версии.
